Konfigurasi peralatan:
Pelat pemasangan bodi utama mesin las rolling sangkar baja
Cakram penggerak traksi dengan perlengkapan chuck
Modul pengelasan resistansi penguatan
Modul pengangkutan tulangan (sistem roller)
Sistem penggulungan dan pelurusan kawat
Kabinet kontrol dengan panel kontrol
kabinet distribusi listrik
Modul sistem pendingin
Peralatan tujuan

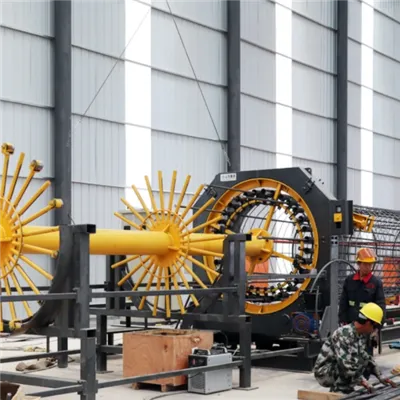

Mesin las rolling sangkar baja ini digunakan untuk memproduksi sangkar baja untuk tiang pancang beton bertulang, cocok untuk kebutuhan teknik konstruksi umum. Mesin las rolling sangkar baja dapat menghasilkan sangkar baja persegi dengan dimensi penampang 250-400 milimeter, serta sangkar baja persegi dengan panjang 3-16 meter. Kapasitas produksi satu shift (8 jam) bisa mencapai 80pc sangkar baja sepanjang 12 meter.
Prinsip kerja intinya adalah pada saat penggulungan dan pengelasan batang baja melintang, sangkar baja berputar untuk menggerakkan material belitan agar dililitkan pada batang utama. Mesin ini dibagi menjadi disk tetap dan disk bergerak.
Piringan bergerak dilengkapi dengan alat penjepit batang utama dan bergerak maju. Selama pergerakan, batang utama sangkar baja diputar untuk memasang batang belitan ke batang utama dan mengelasnya. Pengelasan diselesaikan oleh tuan rumah pengelasan. Mesin ini dapat mengolah sangkar baja berbentuk persegi antara 250-400 milimeter, dan ukurannya dapat diatur secara bebas tanpa perlu mengganti cetakan. Dapat memproses tulangan utama tunggal, tulangan utama ganda, dan sangkar baja tulangan utama rangkap tiga.
Tteknis Spesifikasi
|
Nama proyek |
Nilai parameter |
|
Jenis dan kuantitas transformator (satuan) |
350KVA X 1 |
|
Daya puncak (KVA) |
350 Tidak kurang dari 350 |
|
Tegangan suplai(dalam volt, sesuai dengan standar GOST 32144-2013) |
380±5% |
|
Persyaratan sistem pembumian(TN-S,TN-C) |
Mematuhi Pasal 1.7 dari Kode Instalasi Listrik dan standar Gost R 50571.5.54-2013 |
|
Nilai tekanan sistem pneumatik (M Pa) |
0.6 |
|
Konsumsi udara terkompresi (L/mnt) |
150 |
|
Tingkat pemurnian kompresi udara |
Mematuhi Standar Tingkat 3 GOST R ISO8573-1-2016 |
|
Dimensi eksternal, teknis persyaratan, metode inspeksi |
Sesuai dengan gost 10922-90, gost 19804-2012, dan seri 1.011.1-10 standar |
|
Bagian batang penguat |
|
|
Ukuran bagian batang tulangan (mm) |
250-400 |
|
Diameter batang memanjang (mm) |
12-25 |
|
Panjang sangkar batang baja (mm) |
3000-12000 |
|
Jarak penguatan (mm) |
10-200 |
|
Toleransi jarak belitan batang baja (mm) |
±10 |
|
Jumlah batang memanjang (potongan) |
4-12 |
|
Jenis yang dapat diproses |
Bar utama tunggal, bar utama ganda, bar utama tiga |
|
Panjang minimum bagian yang tidak digulung pada awal sangkar batang baja (mm) |
300 |
|
Arah sangkar batang baja jadi bongkar(sepanjang produk jadi Arah keluaran) |
sisi kiri, sisi kanan |
|
Waktu pengelasan (menit) untuk sangkar Baja 12 meter |
Tidak lebih dari 5 |
|
Konfigurasi terperinci |
|
|
Perangkat Penggulung Batang Baja (Unit Pengangkut Batang Baja Longitudinal, Rangka Gerbang Pengelasan dengan Perangkat Pembentuk, dan Modul Traksi) -1 Set |
|
|
1 kabinet kontrol |
|
|
1 kabinet listrik |
|
|
Mesin pengikat batang baja - 1 unit |
|
|
Gulungan kawat--2 |
|
|
Dudukan gulungan vertikal (tanpa penggerak) dengan Pengereman hidrolik pneumatik-1unit |
Kapasitas beban: 3500kg Ketinggian maksimum koil adalah 2000mm Reel memiliki Diameter dalam minimal 650mm Diameter luar maksimum kumparan adalah 1200mm |
|
1500 air-sistem pendingin-1set |
|
Bekerja Kondisi
|
Barang |
Kondisi kerja |
|
Kekuatan |
380V,50HZ, jarak 3 fase dari pengontrol utama Kurang dari atau sama dengan 100m |
|
Area saluran listrik satu fasa |
Tembaga 95-120 mm² |
|
Kondisi kerja |
Suhu 5 sampai 40 derajat Celcius, kelembaban relatif udara (20 DERAJAT C)=90% |
KONDISI PENJUALAN
1. Pembayaran:Pembayaran di muka 30% setelah kedua belah pihak mengakui kontrak ini; pembayaran 70% sebelum pengiriman;
2. Kemasan: Bagian utama mesin dipasang ke wadah, kabinet kontrol dan suku cadang ada dalam kotak kayu.
3. Waktu pengiriman:Dalam waktu 40 hari kerja setelah menerima setoran
4. Pelabuhan Pemuatan:QINGDAO, Tiongkok
5.Instal dan Komisioning:
LUYUAN akan menyediakan teknisi dalam waktu dua minggu setelah menerima permintaan tertulis klien setelah mesin tiba di tempat klien untuk memasang mesin di tempat klien dan melakukan pengujian yang diperlukan untuk produksi dan instruksi serta pelatihan personel pengoperasian dan pemeliharaan klien.
Tiket pesawat-pulang pergi, biaya perjalanan lokal di negara klien, biaya akomodasi dan makan teknisi ditanggung klien, dan gaji sebesar USD150/hari. Klien harus berhati-hati untuk:
①Siapkan area yang ditunjuk untuk pemasangan dan servis sesuai spesifikasi LUYUAN;
②Menyediakan catu daya listrik sesuai spesifikasi LUYUAN
③Menyediakan semua kabel listrik dari bilik listrik utama ke catu daya sesuai spesifikasi LUYUAN.
④Sediakan peralatan pengangkat dan pemindahan yang diperlukan
⑤Menyediakan personel untuk membantu teknisi LUYUAN selama pemasangan.
